YS BNDG120 - 470-505M
产品特色
功率输出范围：470-505 WP 、最⼤转换效率：23.3% 、正公差：0~+3% 、最⼤系统电压：1500 VDC
组件特性：
出⾊的发电能⼒、优异的抗LID、抗PID性能、优异的温度系数(Pmax): -0.29%/°C、优异的弱光表现、优异的质量保证
全面的产品体系认证：
IEC 61215,IEC61730、ISO 14001:2015环境管理体系、ISO 9001:2015质量管理体系、ISO 45001：2018职业健康安全管理体系、IEC 62941：2019地面用光伏组件 光伏组件制造质量体系
产品特性
| 电性能参数（STC） | ||||||||
| 组件型号 | YS BNDG120-470-505M | |||||||
| 最⼤功率Pmax（Wp) | 470 | 475 | 480 | 485 | 490 | 495 | 500 | 505 |
| 开路电压Voc（V) | 43.30 | 43.45 | 43.60 | 43.76 | 43.91 | 44.06 | 44.21 | 44.36 |
| 短路电流Isc（A） | 13.69 | 13.77 | 13.85 | 13.93 | 14.01 | 14.09 | 14.17 | 14.25 |
| 最佳⼯作电压Vmpp（V） | 35.69 | 35.88 | 36.06 | 36.25 | 36.43 | 36.62 | 36.81 | 37 |
| 最佳⼯作电流Impp（A） | 13.17 | 13.24 | 13.31 | 13.38 | 13.45 | 13.52 | 13.59 | 14.06 |
| 组件转换效率η | 21.7 | 22.0 | 22.2 | 22.4 | 22.6 | 22.9 | 23.1 | 23.3 |
|
标准测试条件：辐照度1000W/m²，电池⽚温度25℃，⼤⽓质量AM1.5 双面率: 80±10(%) 组件转换效率η：值已四舍五⼊ |
||||||||
| 机械性能 | |||||
| 电池片 | n型TOPCon | ||||
| 电池片数量 | 120片(6x10 + 6x10) | ||||

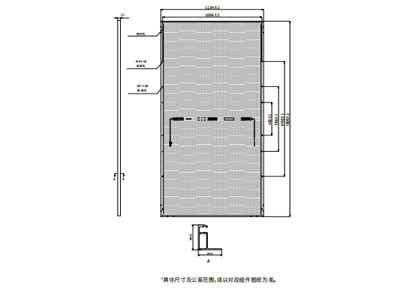

| 组件尺寸 | 1908x1134x30mm | ||||
| 组件重量 | 26 KG | ||||
| 前板玻璃 | 2.0mm，高透镀膜玻璃 | ||||
| 背板 | 2.0mm，半钢化玻璃 | ||||
| 边框 | 阳极氧化铝合金，银色 | ||||
| 接线盒 | IP68,1500VDC,3个旁路二极管 | ||||
| 电缆 | 正极(+)1200mm,负极(-)1200mm (含连接头)，或客制化 | ||||
| 连接器 | 中环，或客制化 | ||||
| 最大测试机械载荷 | 正面5400Pa/背面2400Pa(指定安装条件下) | ||||
| 以上物料信息以实际现场BOM为准。 | |||||
| 温度参数 & 应用环境 | |
| NMOT | 44℃±2℃ |
| 开路电压温度系数(β) | -0.25%/℃ |
| 短路电流温度系数(a) | 0.046%/℃ |
| 组件功率温度系数 | -0.29%/℃ |
| 工作温度范围 | -40℃~+85℃ |
| 最大系统电压 | 1500VDC |
| 最大保险丝额定电流 | 25A |
| 限定反向电流 | 25A |
